База знания за продукта
Тежкотоварната потопяема суспензионна помпа е вертикална, едно-стъпална, едно-смукателна центробежна помпа, проектирана да работи, докато е напълно потопена в изпомпвания флуид. Моторът и помпата споделят общ вал и са интегрирани в един водоустойчив модул.
За разлика от хоризонталните суспензионни помпи, монтирани на повърхностна основа, потопяемият дизайн поставя помпата директно на дъното на шахта, езерце или изкоп. Мотор с висок-въртящ момент задвижва работното колело, а вградена долна бъркалка разбърква утаените твърди вещества в суспензия, така че помпата да може да поглъща и транспортира смеси с висока-концентрация.

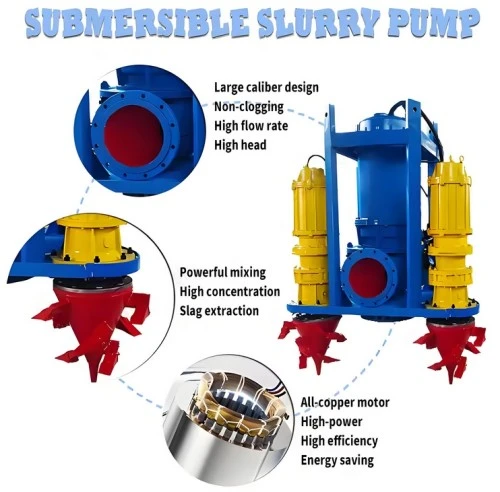

Ключови структурни компоненти

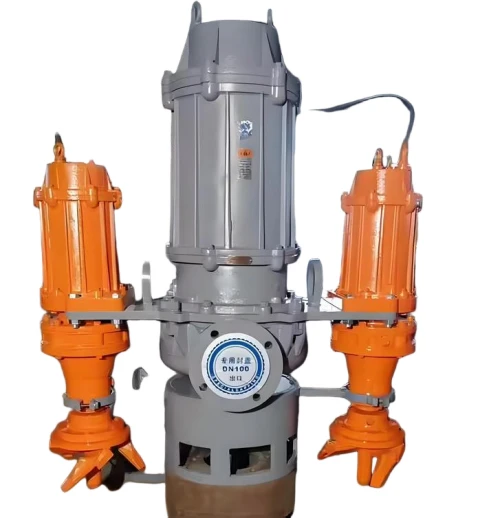

Тежка потопяема помпа за шлам
| Компонент | Функция и бележки |
|---|---|
| Корпус на помпата (спираловиден) | Помещава работното колело и преобразува скоростта в налягане. Излята от дебел-секция,-устойчива на износване сплав, за да издържи на абразивен удар. |
| Работно колело | Отворен, полу{0}}отворен или затворен дизайн с перки. Предпочита се отворен/полу-отворен за суспензия с високо-твърдо вещество, за да се предотврати запушване. |
| Бъркалка (бъркалка) | Монтира се на вала под работното колело. Върти се, за да разбърква уплътнен пясък, утайка или руда на дъното на шахтата, предотвратявайки блокиране на засмукването и позволявайки непрекъснато подаване. |
| Плоча за износване (втулка за гърлото) | Намира се на смукателния вход. Регулируемата аксиална хлабина компенсира износването и поддържа ефективността. |
| Механично уплътнение / монтаж на уплътнение | Тандемни или двойни механични уплътнения, често с{0}}смазани с масло или промити, за предотвратяване навлизането на тор в камерата на двигателя. |
| Корпус на двигателя и статор | Напълнен с масло-или вода-потопяем двигател с изолация от клас F или H. Сензорите за над-температура и влага са стандартни за тежко{4}}моделите. |
| Уплътнение за кабелен вход | Епоксидно{0}}запълнено кабелно уплътнение или компресионно уплътнение. Това е критична точка на повреда; трябва да бъдат оценени за дълбочина на потапяне и абразия. |
| Изпускателна връзка | Изход с фланец или резба, оразмерен, за да съответства на тръбопровода за доставка. |
Материални опции за намокрени части
| Материал | Характеристики | Типично приложение |
|---|---|---|
| Високохромирано бяло желязо (Cr15–Cr27) | Твърдост 58–65 HRC; отлична устойчивост на абразия; чуплива при ударен удар. | Пясък, чакъл, минен хвост, едра шлам. |
| Подплата от-естествен каучук/еластомер | Превъзходна устойчивост срещу ерозия на фини частици и кавитация; ограничен химичен диапазон. | Фини отпадъци, въглищен шлам, лека химическа абразия. |
| Полиуретан | Здрав, лек, добър за остър пясък; температура-ограничена (~60 градуса). | Драгиране, строително обезводняване. |
| Дуплекс от неръждаема стомана | Баланс на корозия и абразия. | Морска вода, кисела руднична вода, химическа суспензия. |
Технически спецификации
| Параметър | Стандартна гама |
|---|---|
| Мощност | 1,5 kW – 500 kW |
| Поток | 5 m³/h – 5,000 m³/h |
| Глава | 5 m – 120 m (едностепенен) |
| Размер на частиците | До 75–150 мм (вихров тип) |
| Концентрация на твърди вещества | 20–70% от теглото |
| Дълбочина на потапяне | 5–50 m (стандарт), налични са по-дълбоки опции |
| Напрежение | 380V/50Hz, 415V/50Hz, 460V/60Hz |
| Клас на изолация | F (155 градуса) или H (180 градуса) |
| Клас на защита | IP68 |
| Ефективност | 60–80% хидравлични |
Тежкотоварни потопяеми суспензионни помпи Критични спецификации
Капацитет (Q):Обемен дебит, обикновено m³/h.
Глава (H):Общ динамичен напор, който помпата може да генерира, в метри.
Мощност на двигателя (P):мощност на потопяемия двигател в kW.
Максимален размер на твърдите частици:Най-голямата сферична частица, която може да премине през лопатките на работното колело без задръстване.
Дълбочина на потапяне:Максимално допустима дълбочина под повърхността на течността, ограничена от номиналното налягане на корпуса на двигателя и конструкцията на кабела.
Специфично тегло на суспензията (SG):Трябва да се вземе предвид при избора на мощност на двигателя. По-високият SG изисква пропорционално по-висока мощност на вала.
Диапазон на pH:Определя съвместимостта на еластомер или сплав.

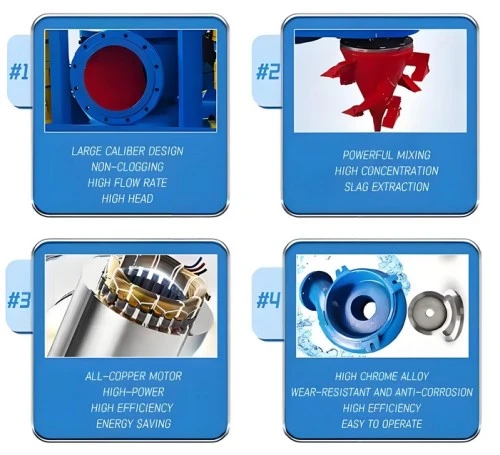

АдвантТежка потопяема помпа за шлам
Не са необходими смукателни тръби или зареждане:Елиминира ограниченията-за свързване на въздуха и повдигане на засмукване.
Директно потапяне при източника:Обработва утаени твърди вещества, които хоризонталните помпи не могат да достигнат без изкопани смукателни камери.
Компактен отпечатък:Не е необходима-надземна помпа; идеален за мобилни драгиращи баржи и затворени шахти.
По-тиха работа:Шумът на двигателя се заглушава от околната течност.
Типични приложения
Минно дело и обработка на полезни изкопаеми:Заустване на мелницата, циклоново захранване, хвостохранилища, подземен дренаж.
Драгиране и добив на пясък:Драгиране на река/езеро/езерце, повдигане на пясък, обезмасляване.
Инсталации за обогатяване на въглища:Въглищен шлам, изпомпване под поток, прехвърляне на отпадъци.
Гражданско инженерство:Тунелен шлам, обезводняване на фундаментна яма с високо съдържание на твърди вещества.
Отпадъчни води и околна среда:Необработени отпадъчни води с песъчинки, промишлени отпадъчни води с утаяващи се твърди вещества.
Електрически централи:Отстраняване на пепелния тор, обработка на дънната пепел.
